單元式防爆空調器
|
|
|
● 該系列產品覆蓋面廣，含：防爆冷暖空調器，恒溫恒濕防爆空調器，防爆空調器（單冷），管道整裝機，防爆冷熱水機組等等。
● 應用廣泛，除濕、空氣調節，冷熱水供應等均可勝任。
● 控制系統功能完善，可提供網絡通訊端口，實現智能化集中控制，與控制中心完美掛接。
● 故障自診，故障報警，故障記錄等令機組一切盡在掌握。 |
|

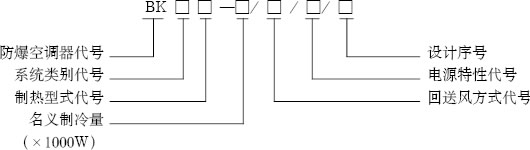

1、防爆冷暖空調器的型號及意義 |
|
系統類別代號分：
1）第一位，安裝方式代號：
L——分體立式（可不標，常規機組采用）； D——分體吊裝式；G——管道整裝式
2）第二位，冷凝方式代號：
F——風冷凝系統；S——水冷凝系統
★ 注意：
1、G型管道整裝機只有F——風冷凝系統
2、常規機組為分體立式、風冷凝系統
3、安裝方式中D、L型式內機有明、暗裝之分，請?jiān)诙ㄘ洉r(shí)加以明確
制熱型式代號分：
R——熱泵型； S——熱水加熱；Q——蒸汽加熱；D——單電加熱；
RD——熱泵帶輔助電加熱型；RS——熱泵帶輔助熱水加熱型；RQ——熱泵帶輔助蒸汽加熱型；
★ 注意：
1、單冷機組無此代號。
2、制熱工況時的使用環境溫度：熱泵型機組最低為-3℃；帶輔助電加熱型機組最低可以達到-10℃；
單電加熱型機組最低為-45℃。

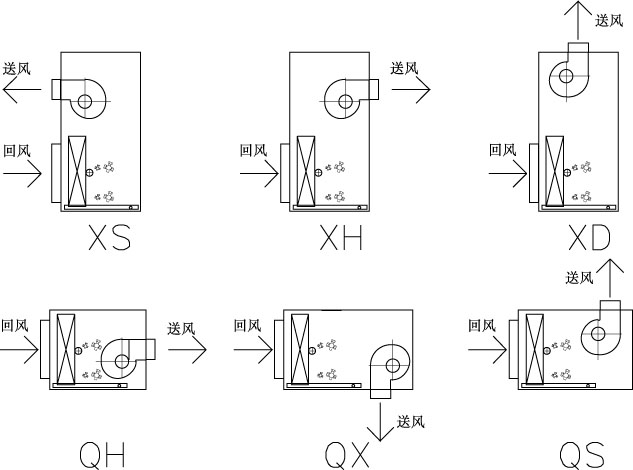

回送風方式代號分（面向回風口區分）： |
|
| L——分體立式：采用XS、XH、XD，通常采用XD
D——分體吊裝式：采用QH、QX、QS，通常采用QH
G——管道整裝式：采用XS、XD，通常采用XS
★ 注意：
1、回風口常規為法蘭邊連接進風管，亦可選裝風帽和百葉進風口。
2、送風口常規為法蘭邊連接出風管，亦可選裝風帽和百葉出風口。
3、請?jiān)诙ㄘ洉r(shí)加以明確。
電源特性代號分：
P——120V/60Hz，SP——220V/50Hz，TP——3-380V/50Hz（可不標,常規機組采用）
設計序號分：
J——軍用特種空調器；
B——船用特種空調器（冷凝器采用銅管套銅翅片）
例如：
BKDF-12的意義為：單冷型分體吊裝式防爆空調器，名義制冷量12000W，回送風方式為QH，輸入電源為3-380V/50Hz；
BKDFR-12的意義為：熱泵型分體吊裝式防爆空調器，名義制冷量12000W，回送風方式為QH，輸入電源為3-380V/50H；
BKDFD -12/QX的意義為：電加熱型分體吊裝式防爆空調器，名義制冷量12000W，回送風方式為QX，輸入電源為3-380V/50Hz；
BKLFRD -40/P/J的意義為：熱泵帶輔助電加熱型軍用立式防爆空調器，名義制冷量40000W，輸入電源為120V/60Hz；（代號L可不標）
BKG-115/XD的意義為：管道整裝式防爆空調器，名義制冷量115000W，回送風方式為XD，輸入電源為3-380V/50Hz。
|
2、恒溫恒濕防爆空調器的型號及意義 |
|
系統類別代號分：
1）第一位，安裝方式代號：
L——分體立式（可不標，常規機組采用）； D——分體吊裝式；G——管道整裝式
2）第二位，冷凝方式代號：
F——風冷凝系統；S——水冷凝系統
★ 注意：
1、G型管道整裝機只有F——風冷凝系統
2、常規機組為分體立式、風冷凝系統
3、安裝方式中D、L型式內機有明、暗裝之分，請?jiān)诙ㄘ洉r(shí)加以明確
制熱型式代號分：
D——單電加熱（可不標，常規機組采用）；S——熱水加熱；Q——蒸汽加熱
回送風方式代號分（與防爆冷暖空調器一致）
★ 注意：
1、回風口常規為法蘭邊連接進風管，亦可選裝風帽和百葉進風口。
2、送風口常規為法蘭邊連接出風管，亦可選裝風帽和百葉出風口。
3、請?jiān)诙ㄘ洉r(shí)加以明確。
電源特性代號分：
P——120V/60Hz，SP——220V/50Hz，TP——3-380V/50Hz（可不標,常規機組采用）
設計序號分：
J——軍用特種空調器；
B——船用特種空調器（冷凝器采用銅管套銅翅片）
例如：
BKFH-12的意義為：輸入電源為3-380V/50Hz的分體立式安裝、風冷凝的恒溫恒濕防爆空調器，名義制冷量12000W，回送風方式為XD； |
| |
|
